Rodzaje tłumików
Tłumiki akustyczne możemy podzielić na dwa główne rodzaje:
Tłumiki absorpcyjne
Tłumiki refleksyjne
Literatura wspomina również o tłumikach aktywnych, które, streszczając sprawę krótko i przystępnie, tłumią hałas „antyhałasem”. Ich zastosowanie w wentylacji jest jednak póki co znikome.
Zasada działania - tłumiki absorpcyjne

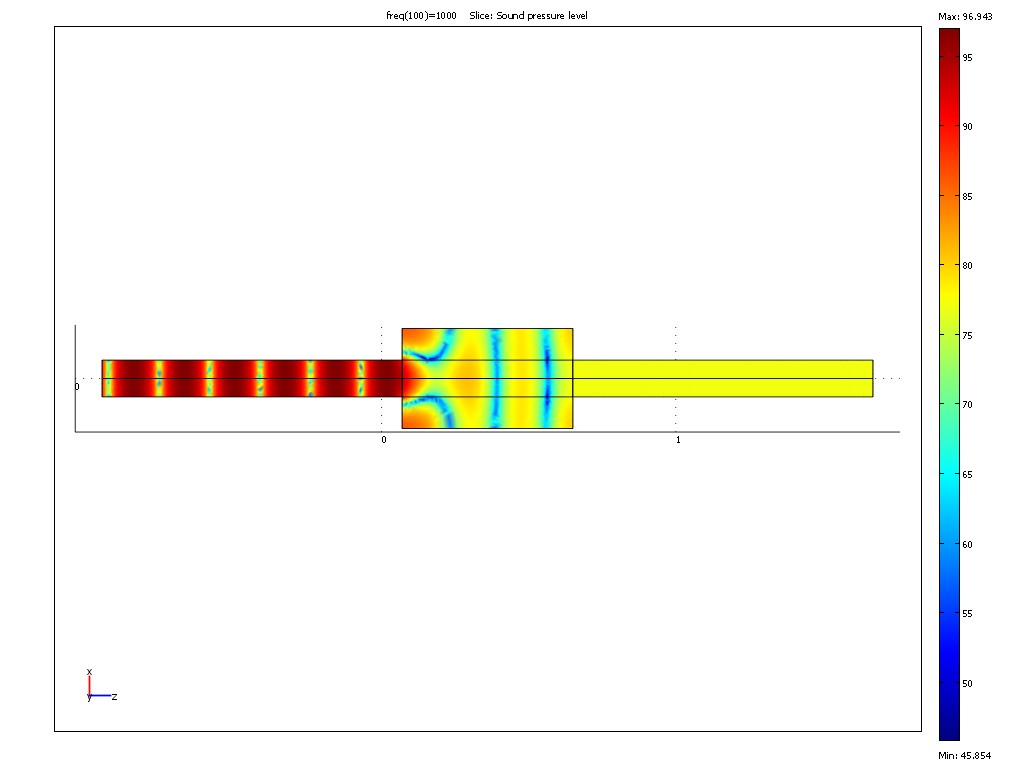

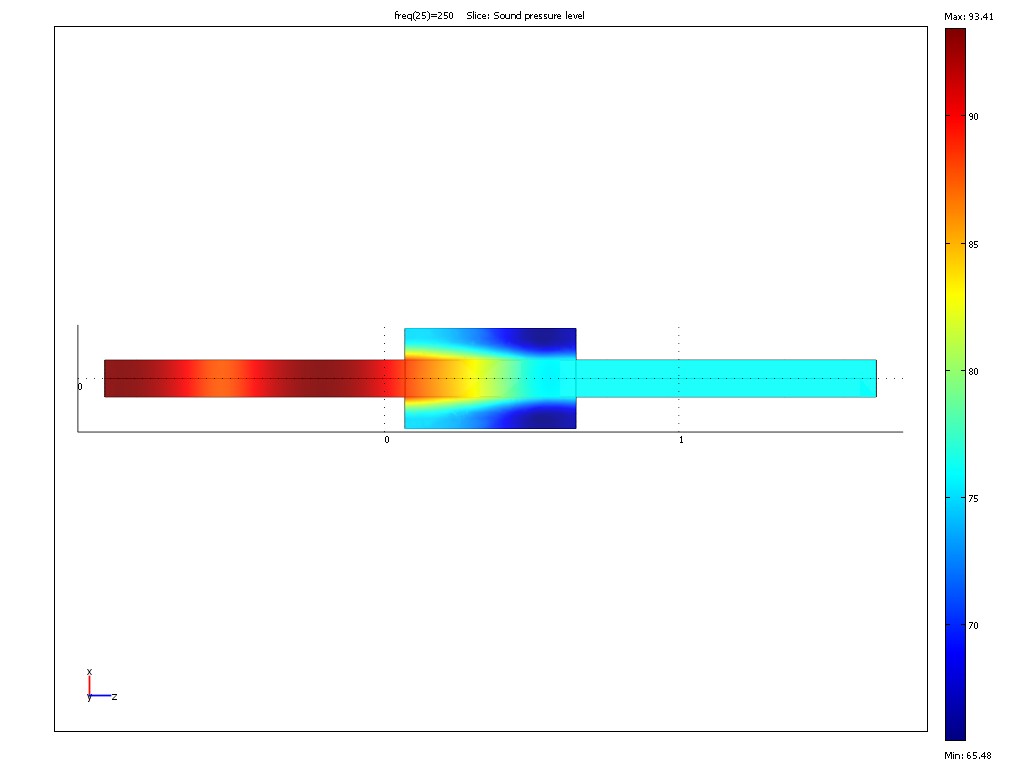

Ich działanie polega na absorpcji tj. pochłanianiu znacznej części energii akustycznej (czyt. hałasu) wzdłuż przewodu wentylacyjnego. Efekt ten uzyskuje się poprzez wyściełanie materiałami dźwiękochłonnymi ścianek, szczelin bądź komór tłumika. Najczęściej stosowanym materiałem pochłaniającym hałas jest wełna mineralna. Rozwiązania z tej grupy są najczęściej dostępne w sklepach dla growerów w postaci sztywnych bądź elastycznych przewodów. Poniższy wykres przedstawia rozkład ciśnienia akustycznego [dB] w układzie z zastosowaną rozszerzoną komorą wyłożoną materiałem absorpcyjnym.
- Zasada-działania-tłumiki-absorpcyjne-1.jpg (46.15 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-2.jpg (7.21 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-3.jpg (9.79 KiB) Przejrzano 8647 razy
Ich działanie polega na wielokrotnym odbiciu fali dźwiękowej, przez co traci ona swą energię w trakcie każdej zmiany kierunku. Odbicie może nastąpić w momencie zmiany przekroju przewodu lub w momencie gdy fala natrafia na przeszkodę na swojej drodze. W dużym skrócie taki tłumik może stanowić pusta komora, w której nastąpi odbicie i osłabienie fali dźwiękowej bądź też przewód wentylacyjny przegrodzony w kilku miejscach w ten sposób aby nie blokować przepływu powietrza lecz odpowiednio modyfikować jego przebieg.
A oto w jaki sposób tłumiki refleksyjne wpływają na falę dźwiękową:
- Zasada-działania-tłumiki-refleksyjne-1.jpg (51.23 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-refleksyjne-2.jpg (9.52 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-refleksyjne-3.jpg (10.68 KiB) Przejrzano 8647 razy
Jak to zwykle w życiu bywa: potrzeba matką wynalazku. W moim przypadku potrzeba okazała się być całkiem silna z racji faktu, iż jedynym miejscem gdzie mogłem umiejscowić swojego boxa jest sypialnia. Problem hałasu wentylatora rozwiązałem wstępnie regulatorem obrotów. Postanowiłem jednak poszukać innego rozwiązania, co przywiodło mnie do rozwiązania w postaci tłumika akustycznego. Na fali zamiłowania do majsterkowania postanowiłem zbudować go samodzielnie. Box jest również mojego dzieła i został zaprojektowany tak, aby w górnej części było miejsce na klony. Pozostawia to również nieco miejsca do na tłumik. Zabrałem się zatem żwawo do roboty.
CEL
Posiadany przeze mnie wentylator według producenta pracuje z głośnością 33 dB. Jak za chwilę pokażą to wykonane pomiary faktyczny hałas jest o wiele wyższy. Moim celem jest sprawdzenie w praktyce zawartej powyżej teorii oraz ułatwienie sobie życia.
ŚRODKI
Sprawa jest prosta – koszty stworzenia tłumika nie mogą być duże, gdyż jako alternatywa mam dostępne w kwocie 100 pln tłumiki absorpcyjne dedykowane do upraw a chcę coś tutaj zaoszczędzić. Postanowiłem zatem skupić się na materiałach dostępnych od ręki i za darmo, lub niemal za darmo. Co więcej niemal każdy z nich można dowolnie zastąpić innym. Zatem do boju!
Materiały, których użyłem to:
arkusz tektury falistej kupiony w sklepie dla artystów za 3,50 (bardziej elastyczny niż ten z kartonów)
2 kawałki wykładziny samochodowej (ziom akurat miał na zbyciu)

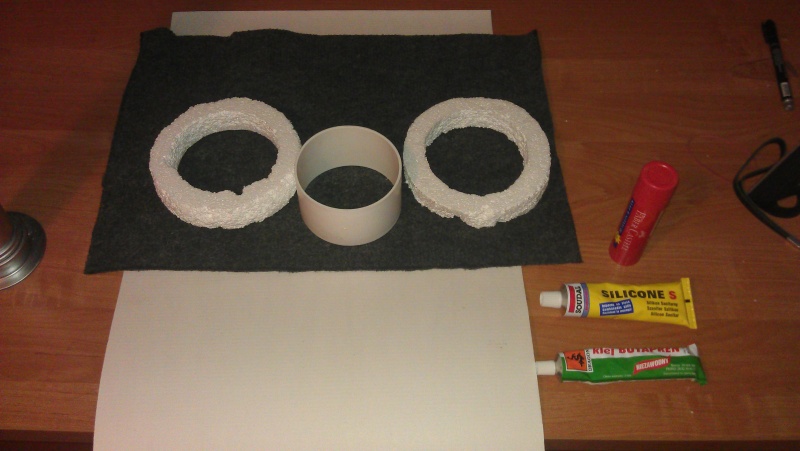

2 krążki styropianu grubości 30mm (arkusz do kupienia za 4 pln w markecie budowlanym)o średnicy 15 cm, z otworem o średnicy 10 cm
plastikowa przejściówka do łączenia elastycznych przewodów wentylacyjnych
2 rodzaje kleju oraz silikon
absolutnie niezbędna przy każdym procesie twórczym taśma klejąca

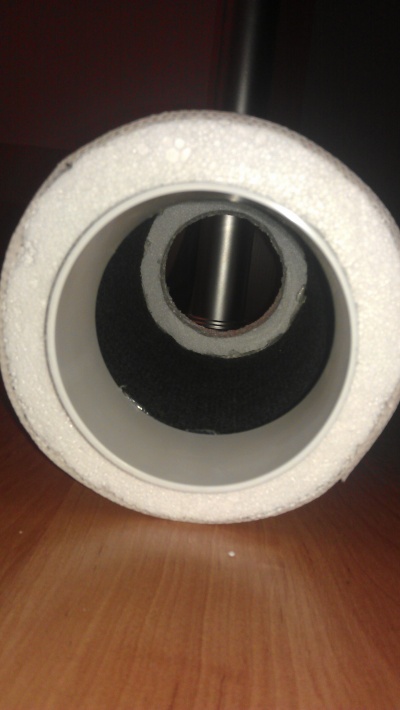

- Zasada-działania-tłumiki-absorpcyjne-4.jpg (99.8 KiB) Przejrzano 8647 razy

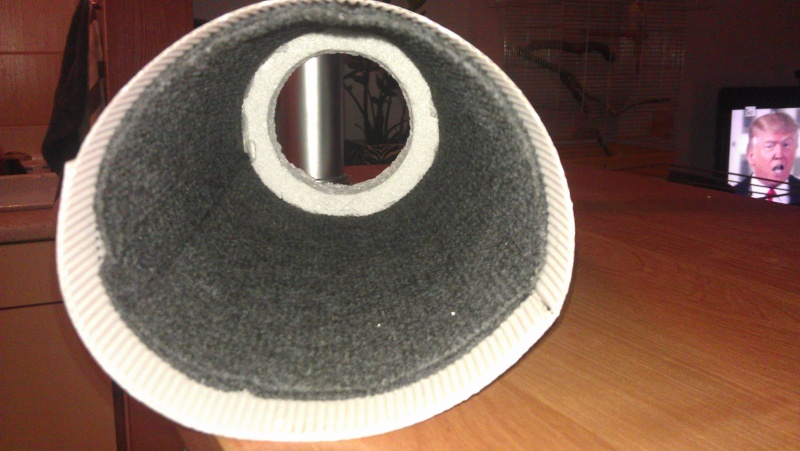

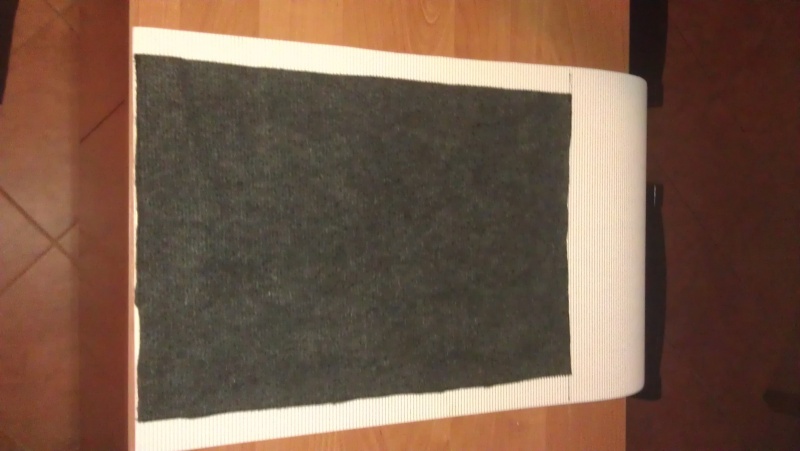

Krok pierwszy - po dokładnym wymierzeniu średnicy, obwodu wewnętrznego przyszłego tłumika oraz pozostawieniu 3 cm marginesu po obu bokach przyciąłem odpowiedni kawałek wykładziny i przykleiłem go do tektury.
- Zasada-działania-tłumiki-absorpcyjne-5.jpg (81.44 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-6.jpg (127.02 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-7.jpg (64.13 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-8.jpg (17.57 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-9.jpg (58.47 KiB) Przejrzano 8647 razy

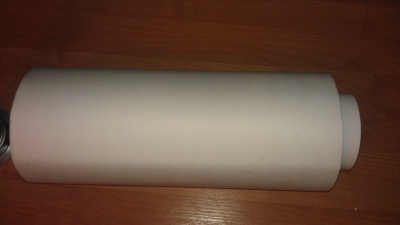

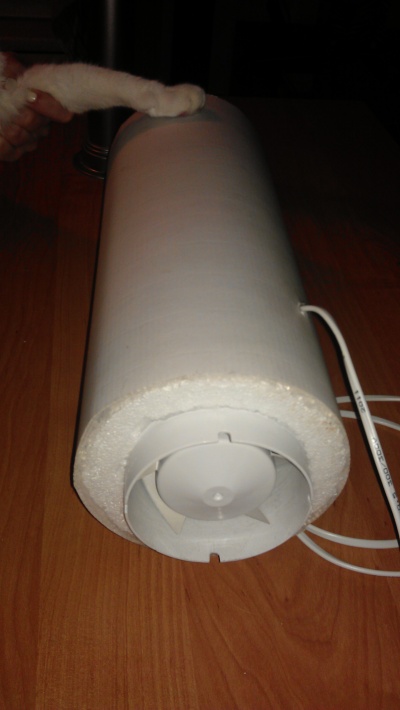

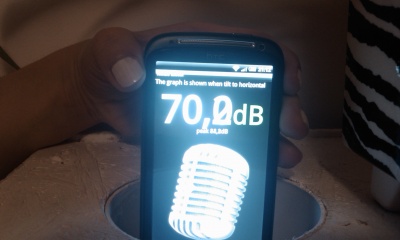

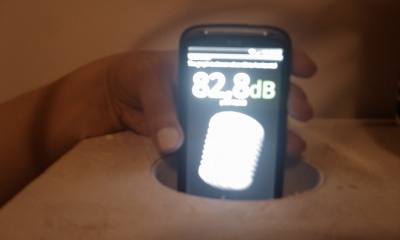

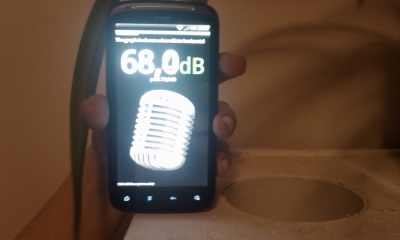

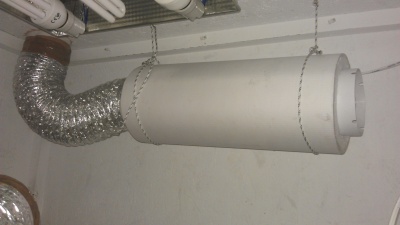

Do pomiarów użyłem aplikacji "Noise Meter" dostępnej na Android Market. Dokonano ich w zamkniętym pomieszczeniu, przy wyłączonych wszystkich potencjalnych źródłach hałasu. Pomiary robione były bezpośrednio w wylocie powietrza z boxa oraz kolejne obok wylotu. Wentylator pracował bez regulatora obrotów.

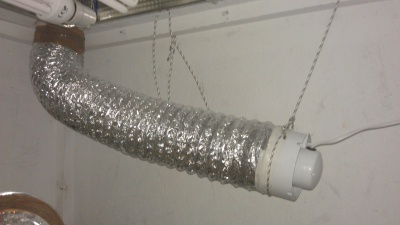

INSTALACJA BEZ TŁUMIKA
- Zasada-działania-tłumiki-absorpcyjne-10.jpg (27.18 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-11.jpg (19.8 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-12.jpg (22.83 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-13.jpg (24.25 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-14.jpg (27.19 KiB) Przejrzano 8647 razy
- Zasada-działania-tłumiki-absorpcyjne-15.jpg (22.01 KiB) Przejrzano 8647 razy
