Montaż oświetlenia w PCBoxie

[KrwawaMery]

Przykład projektu na trzy żarówki

Co potrzebujesz:

3 żarówki, w przypadku PCBoxa najlepiej krótkie, polecam Philips Tornado 23W
3 oprawki, z otworami na śrubki, tu: ceramiczne
3 kątowniki o wymiarach pasujących do kątowników i płytek
Śrubki, nakrętki, podkładki: fi 4mm
Metalowa płytka z otworami, bądź dwie

Co i jak:

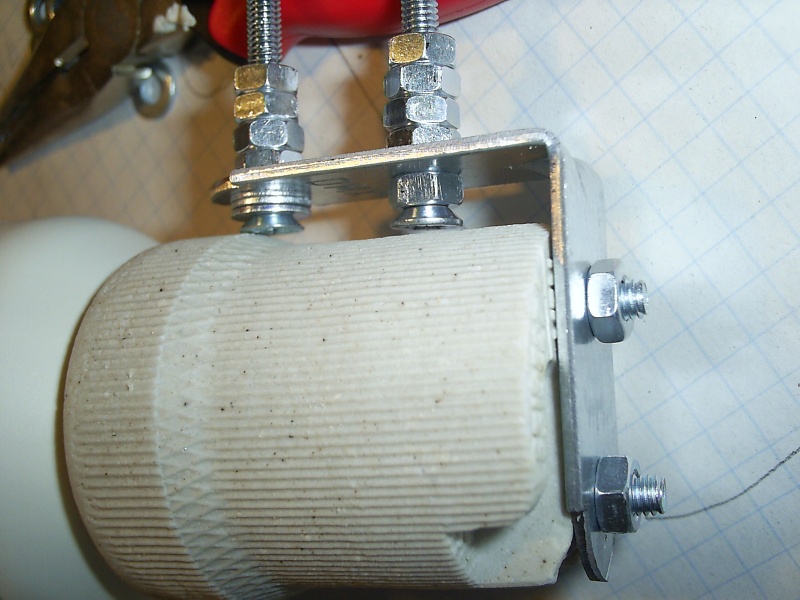

Wkręcamy śrubki od środka oprawki, nakładamy kątownik, przykręcamy mocno. Od góry dajemy kilka nakrętek i/lub podkładek, konstrukcja będzie dzięki temu stabilna. Powtarzamy całość trzy razy.

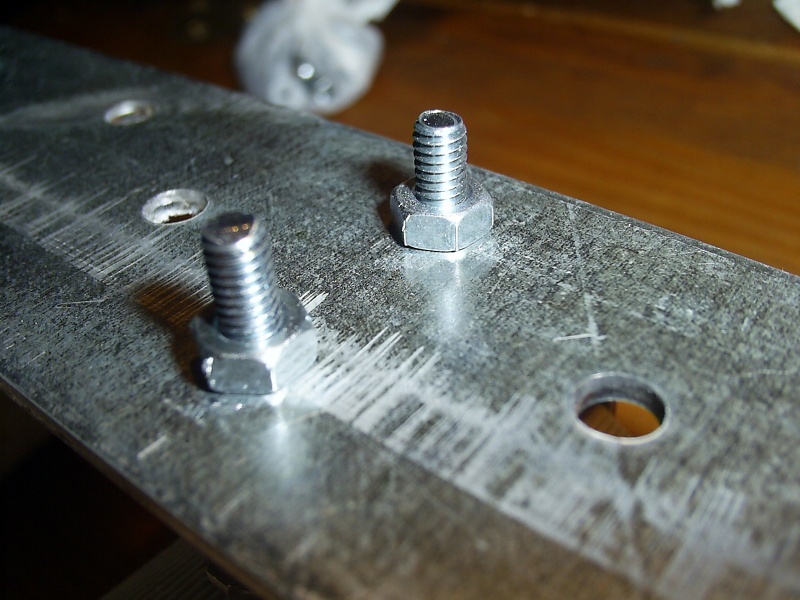

W równych odstępach przykręcamy segmenty do płytki metalowej:

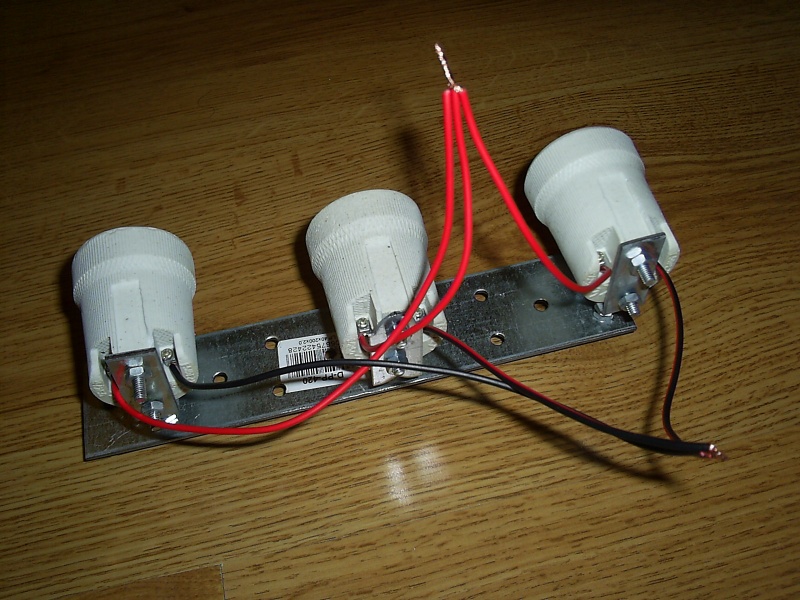

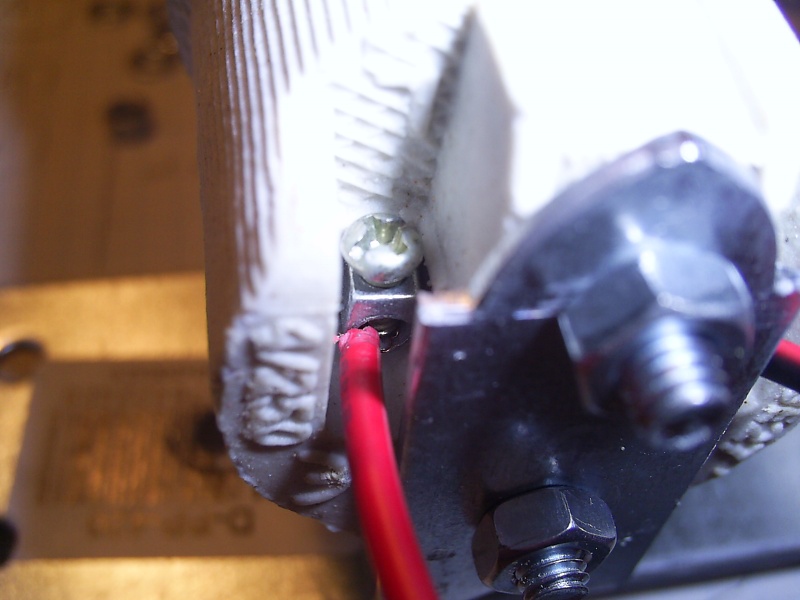

Podłączamy elektrykę równolegle.

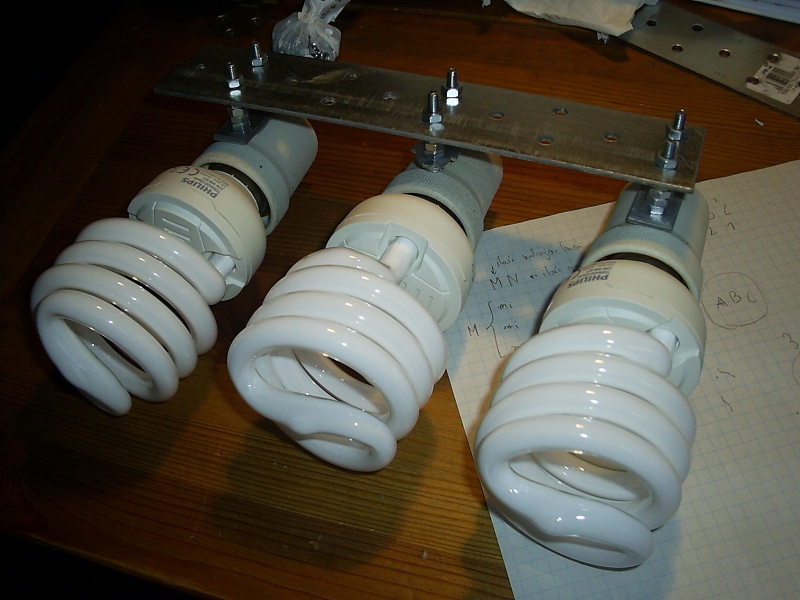

Wkręcamy żarówki... Konstrukcja główna skończona!


Jak powiesić tę konstrukcję w boxie? To zależy od twojej obudowy. W mojej, miałem poprzeczną "belkę" na "suficie" i używając drugiej metalowej płytki przykręciłem całość. W innym przypadku, być może będziesz musiał wiercić w suficie boxa.

Powodzenia!
