Montaż 6 świetlówek kompaktowych z odbłyśnikiem

[KrwawaMery]

Jest to stosunkowo prosta i tania konstrukcja. Do wykonania jej użyłem następujących elementów:

blacha do pieczenia
6 oprawek z gwintem E27
6 świetlówek kompaktowych
przewód (kabel)
złączka (kostka) lub taśma izolacyjna
wtyczka sieciowa
haczyki (śrubki do zamocowania lamby na łańcuchach)
śrubki lub gwoździe
szybko zaciskacze plastykowe
łańcuchy
2 kawałki drewna

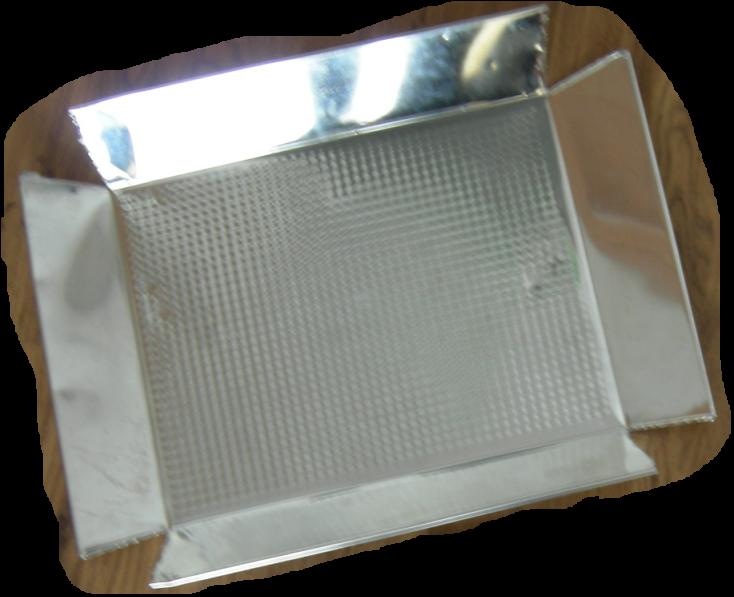

Blacha do pieczenia o wymiarach około 35cm x 25cm po rozcięciu i odgięciu w celu lepszego rozpraszania światła około 45cm x 35cm

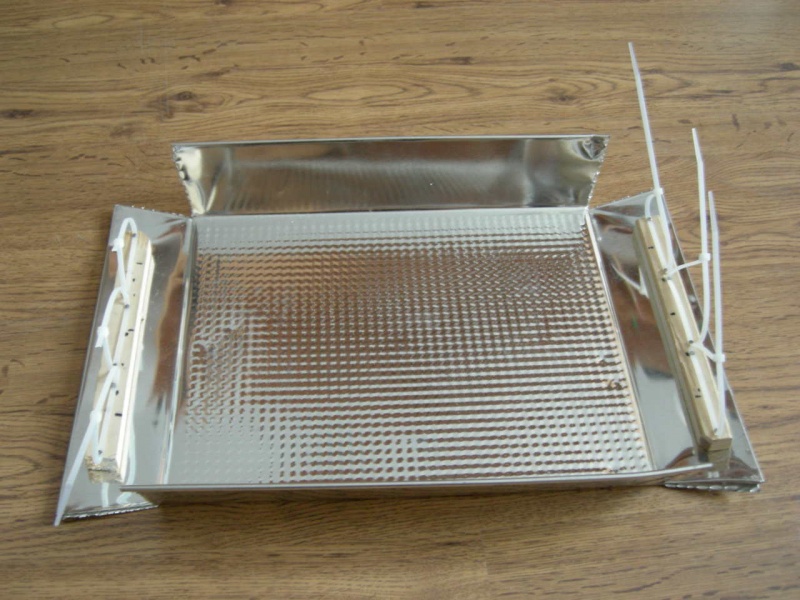

Blacha z przymocowanymi drewnianymi listwami, a do nich plastykowe zaciskacze na świetlówki

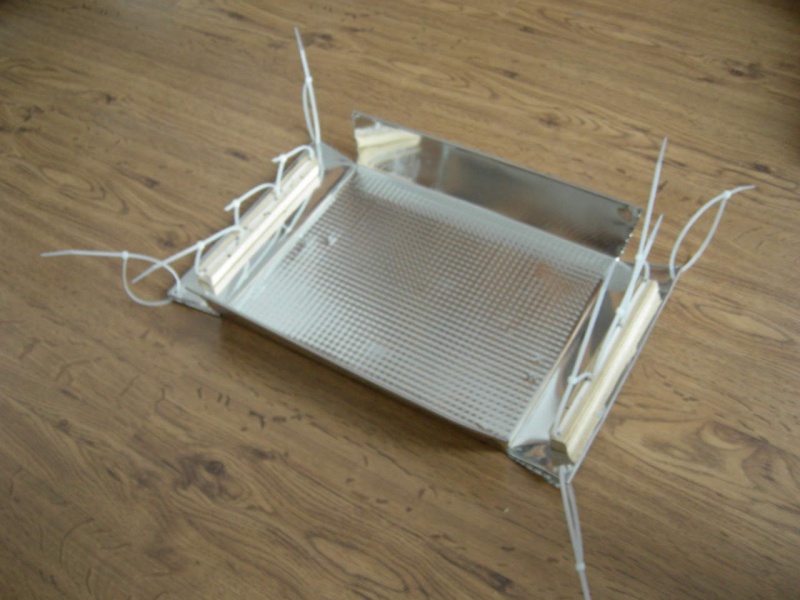

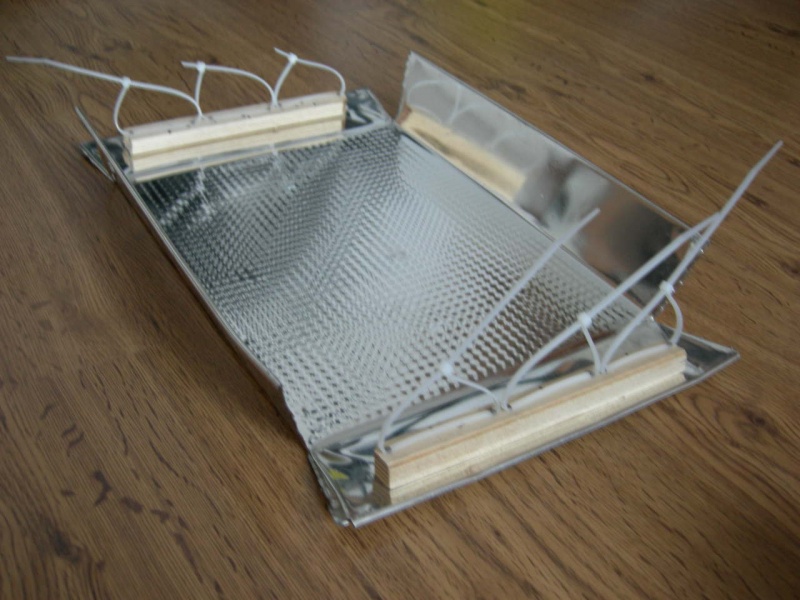

Całość z zaciskaczami na rogach blachy na łańcuchy

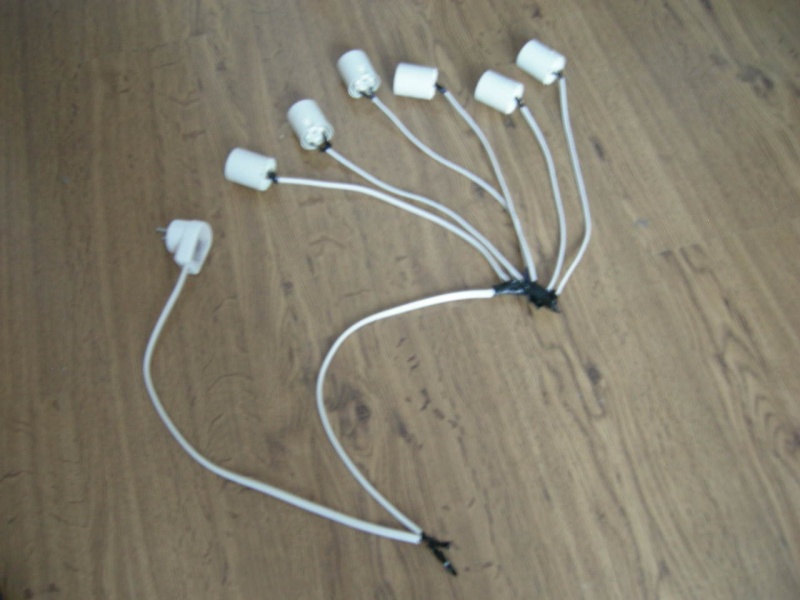

W taki sposób wszystko połączyłem przy użyciu taśmy izolacyjnej (Ale radzę użyć do tego celu przeznaczonej do tego złączki)

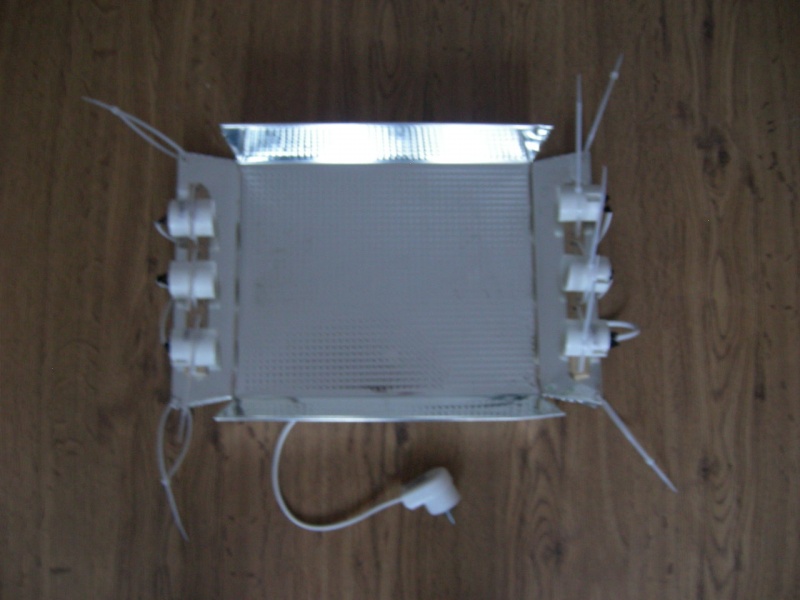

Lampa z zaciśniętymi oprawkami

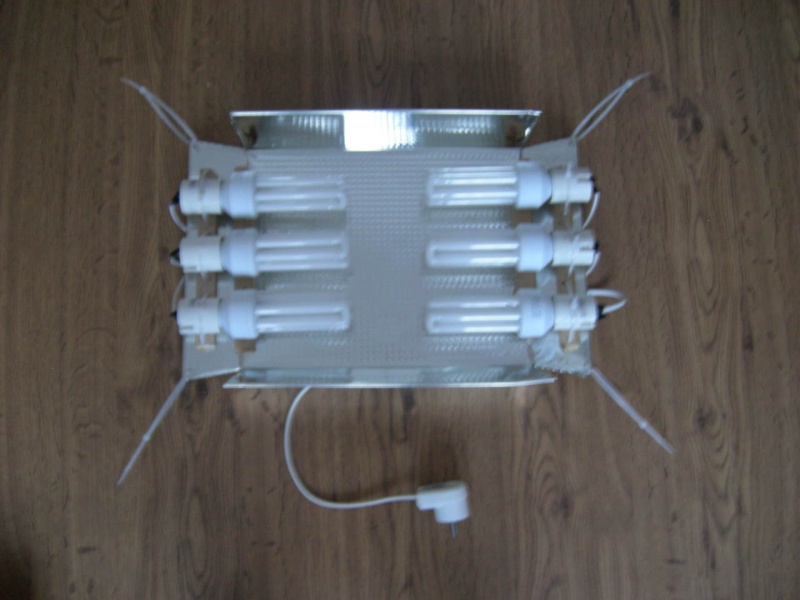

Cała lampa gotowa do włączenia
