Siemka dzisiaj miałem awarie i spalił mi się układ zapłonowy przy jażeniówce/świetlówce rurowej oświetlającej akwarium. Podczas prac postanowiłem cyknąć pare fotek i wam pokazać jak to mniejwięcej wygląda. W każdym bądź razie Balast do świetlówek to już historia jak dla mnie.
Potrzebny materiał
Świetlówka kompaktowa o mocy odpowiedniej do świetlówki rurowej (w moim przypadku 13W)
Okablowanie o wymaganej długości
Lutownica
Kalafonia
Cyna
No to działamy:

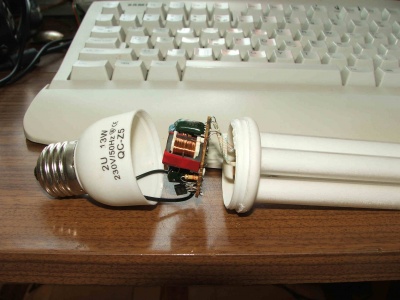

Najpierw trzeba wybebeszyć i wylutować układ zapłonowy z kompakta. Kompakta w miejscu złożenia otwieramy jakimś mocnym możem lub śrubokrętem. Otrzymujemy coś takiego:
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-1.jpg (43.99 KiB) Przejrzano 8594 razy

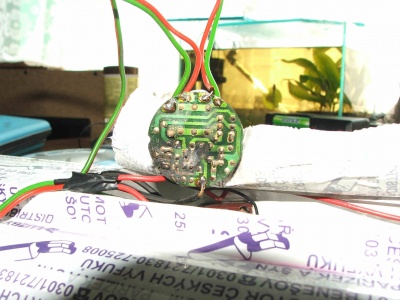

Następnie pamiętając co do czego odlutowujemy kabelki (PAMIĘTAĆ GDZIE ZASILANIE A GDZIE WYJŚCIE UKŁADU !!!!!!!) Zasilanie stanowi oczywiśce ~230V więc nie robi nam różnicy który z kabelków w które miejsce wlutujemy. Sinus jest zmienny (dla zielonych).
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-2.jpg (43.85 KiB) Przejrzano 8594 razy

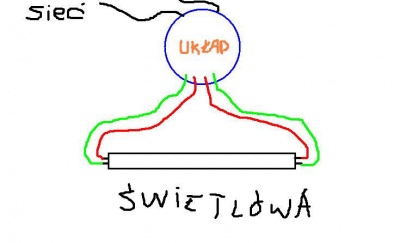

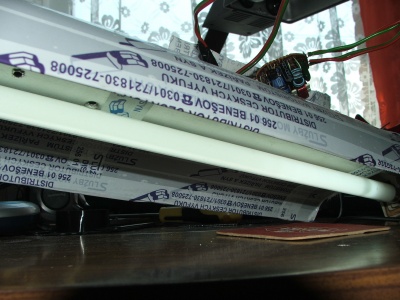

Na wejściu (sieć) mamy oczywiście 2 przewody, a na wyjściu 4. Należy zachować ostrożność podczas montowania przewodów na wyjściu i połączyć to symetrycznie jak na załączonym schemacie:
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-3.jpg (22.94 KiB) Przejrzano 8594 razy

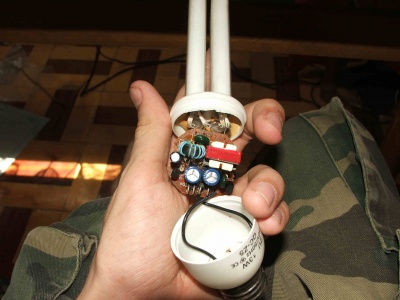

Świetlówka 13W:
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-4.jpg (56.48 KiB) Przejrzano 8594 razy

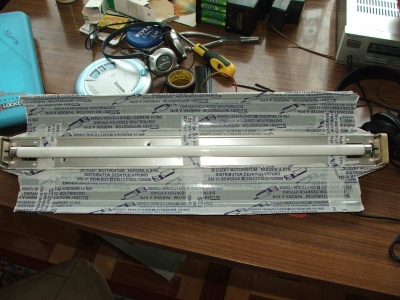

Spalony układ. Po kolorach przewodów możecie wywnioskować gdzie co się podłącza. Specjalnie schemat rysowałem tymi samymi kolorami, żeby coniektórym niekumatym nie zrobić miksera w bani.
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-5.jpg (52.85 KiB) Przejrzano 8594 razy
W ten oto sposób świetlówka spełnia swoją funkcję i poprostu świeci.
- Montaż-układu-zapłonowego-od-św.kompaktowej-do-św.rurowej-6.jpg (51.55 KiB) Przejrzano 8594 razy
Zaletami takiego układu jest natychmiastowe odpalenie świetlówki bez mrugania jak to się dzieje przy użyciu balastu oraz z tego co mi wiadomo 10-20% wydajniejsze świecenie.
